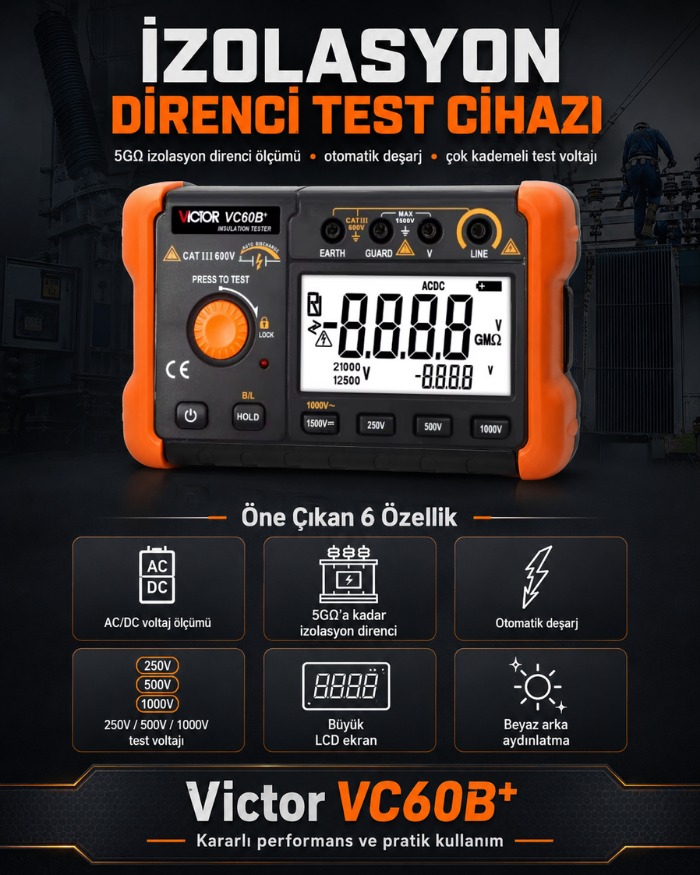

Victor VC60B+ İzolasyon Direnci Test Cihazı | 5 GΩ, 1000V
Victor VC60B+ İzolasyon Direnci Test Cihazı 5 GΩ | 1000V Megaohmmetre
Victor VC60B+ izolasyon direnci test cihazı; kablo, motor, elektrik panosu, tesisat ve çeşitli elektrikli ekipmanların yalıtım durumunu kontrol etmek için geliştirilmiş dijital megaohmmetredir. 250V, 500V ve 1000V test gerilimi seçenekleriyle farklı uygulamalara uygun izolasyon direnci ölçümü yapılmasına imkân verir.
1000V test kademesinde 4,99 GΩ seviyesine kadar ölçüm yapabilen cihaz; AC 1000V ve DC 1500V voltaj kontrolü, otomatik deşarj, canlı hat uyarısı, test kilitleme, arka aydınlatmalı LCD ekran ve CAT III 600V güvenlik sınıfı ile bakım, servis ve saha çalışmalarında pratik kullanım sunar.

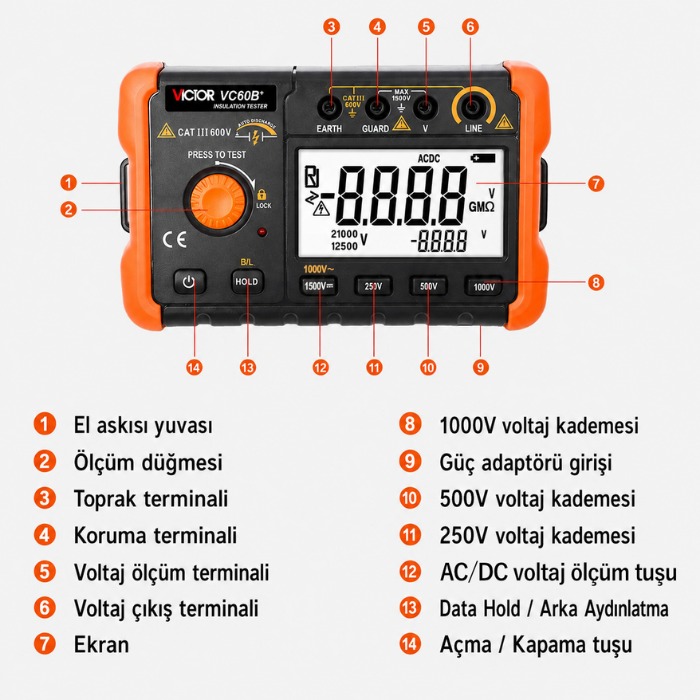

Victor VC60B+ İzolasyon Direnci Test Cihazı Özellikleri
- 250V izolasyon test voltajı sunar.
- 500V izolasyon test voltajı sunar.
- 1000V izolasyon test voltajı sunar.
- 5 GΩ seviyesine kadar izolasyon direnci ölçümü yapabilir.
- 1000V test kademesinde 4,99 GΩ'a kadar ölçüm desteği sunar.
- AC 1000V'a kadar voltaj ölçümü yapabilir.
- DC 1500V'a kadar voltaj ölçümü yapabilir.
- 30V üzerindeki terminal geriliminde canlı hat uyarısı verebilir.
- İzolasyon testi sonrasında otomatik deşarj fonksiyonuna sahiptir.
- Test kilitleme fonksiyonunu destekler.
- 2000 count LCD ekrana sahiptir.
- Ekran arka aydınlatmasına sahiptir.
- CAT III 600V güvenlik sınıfındadır.
- 6 kV darbe korumasına sahiptir.
- Aşırı yük korumasını destekler.
- 8 adet 1,5V AA / LR6 pil ile çalışır.
- DC 12V adaptörle kullanım desteği bulunur.
- Taşınabilir gövde yapısına sahiptir.
- Yaklaşık 600 g ağırlığındadır.
İzolasyon Direnci Test Cihazı Nedir?
İzolasyon direnci test cihazı, elektrikli bir ekipmanın iletken bölümleri ile toprak, gövde veya diğer iletkenler arasındaki yalıtım direncini yüksek test gerilimi kullanarak ölçen cihazdır.
Bu cihazlar genellikle megaohmmetre veya megger olarak da adlandırılır. Ölçüm sonucu çoğunlukla MΩ veya GΩ seviyesinde görüntülenir.

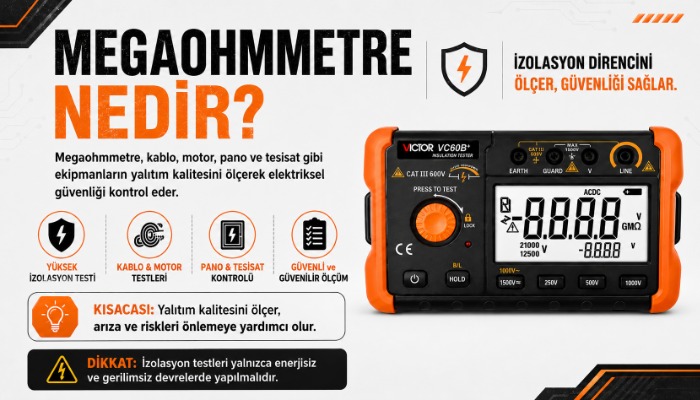

Megaohmmetre Nedir?
Megaohmmetre, standart multimetrelerden farklı olarak yalıtım direncini değerlendirmek için yüksek DC test voltajı uygular. Bu sayede normal direnç ölçümüyle kolayca belirlenemeyen izolasyon zayıflıkları daha etkili şekilde kontrol edilebilir.

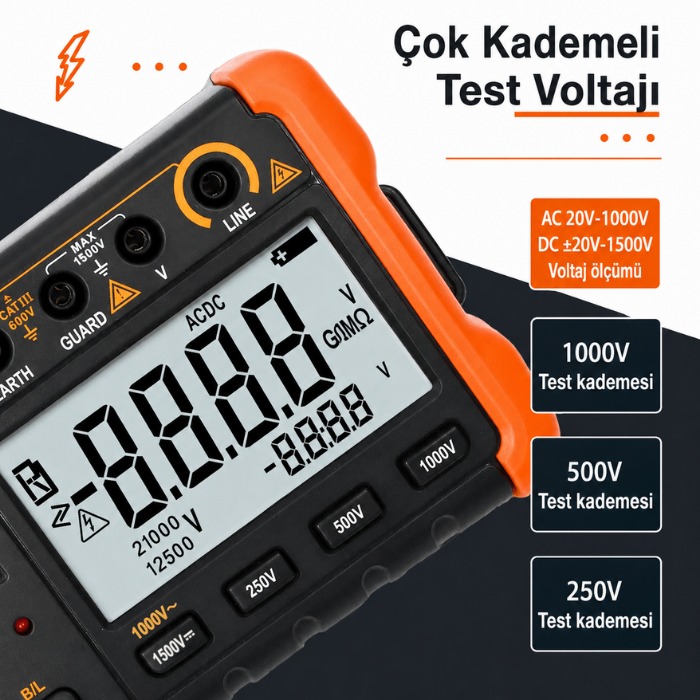

Victor VC60B+ 250V, 500V ve 1000V test seçenekleri sayesinde farklı elektriksel sistemlerde kullanılabilir.
250V İzolasyon Testi
250V test kademesi, uygulama koşullarının daha düşük test gerilimi gerektirdiği devre ve ekipmanlarda kullanılabilir.
Test voltajı her zaman ölçülen ekipmanın teknik özelliklerine, üretici tavsiyesine ve ilgili test standardına göre seçilmelidir.
500V İzolasyon Testi
500V test gerilimi, birçok genel elektrik tesisatı, kablo ve düşük gerilim ekipmanı kontrolünde kullanılan yaygın izolasyon test seçeneklerinden biridir.
Uygunluk değerlendirmesi yapılırken yalnızca test voltajı değil, ölçüm süresi ve kabul edilebilir minimum izolasyon direnci de ilgili standarda göre belirlenmelidir.
1000V İzolasyon Testi
1000V test kademesi, uygun ekipman ve uygulamalarda daha yüksek test gerilimiyle izolasyon direncinin değerlendirilmesini sağlar.
Victor VC60B+ bu kademede 4,99 GΩ seviyesine kadar izolasyon direnci gösterebilir.
5 GΩ'a Kadar İzolasyon Direnci Ölçümü
Cihaz, GΩ seviyesindeki yüksek izolasyon dirençlerini ölçebilmesi sayesinde kablo, motor ve elektrik tesisatı gibi yüksek yalıtım direnci beklenen uygulamalarda kullanılabilir.
Yüksek izolasyon değeri genel olarak güçlü bir yalıtıma işaret edebilir; ancak kabul veya ret kararı yalnızca tek bir direnç değerine göre verilmemelidir.
İzolasyon Direnci Neden Ölçülür?
Elektriksel izolasyon zaman içerisinde aşağıdaki nedenlerle zayıflayabilir:
- Nem
- Toz ve kir
- Yüksek sıcaklık
- Mekanik hasar
- Kimyasal etkiler
- Yaşlanma
- Uzun süreli elektriksel zorlanma
İzolasyon ölçümü bu değişimlerin bakım sırasında erken fark edilmesine yardımcı olabilir.
AC 1000V Voltaj Ölçümü
Victor VC60B+, izolasyon direnci ölçümünün yanında AC 1000V'a kadar gerilim ölçümünü destekler.
Bu fonksiyon, izolasyon testi öncesinde test noktasındaki voltajın kontrol edilmesine yardımcı olur.
DC 1500V Voltaj Ölçümü
Cihaz DC 1500V'a kadar voltaj ölçüm desteği sunar. Böylece doğru gerilim bulunan sistemlerde test öncesi elektriksel durum kontrol edilebilir.
Gerilim ölçüm aralığı, izolasyon test geriliminden ayrı bir cihaz fonksiyonudur.
30V Üzeri Canlı Hat Uyarısı
Victor VC60B+, terminallerde yaklaşık 30V üzerinde gerilim algıladığında kullanıcıyı uyarabilir.
Bu fonksiyon, yanlışlıkla enerjili bir devre üzerinde izolasyon testi başlatılmasını önlemeye yardımcı olan ek bir güvenlik özelliğidir.
Canlı hat uyarısı, uygun enerjisizlik doğrulama prosedürünün yerine kullanılmamalıdır.
Otomatik Deşarj Özelliği
İzolasyon testi sırasında kablo ve elektrikli ekipmanlar kapasitif olarak elektrik yükü depolayabilir. Ölçüm tamamlandıktan sonra bu yük bir süre devrede kalabilir.
Victor VC60B+'ın otomatik deşarj özelliği, test sonrasında biriken elektrik yükünün cihaz üzerinden kontrollü şekilde azaltılmasına yardımcı olur.
Otomatik Deşarj Neden Önemlidir?
Özellikle uzun kablolar, motor sargıları ve yüksek kapasitanslı ekipmanlarda izolasyon testi tamamlandıktan sonra tehlikeli seviyede elektrik yükü kalabilir.
Otomatik deşarj fonksiyonu güvenliği artırmaya yardımcı olsa da test bağlantıları sökülmeden önce gerilimin güvenli seviyeye düştüğü ayrıca doğrulanmalıdır.
Test Kilitleme Fonksiyonu

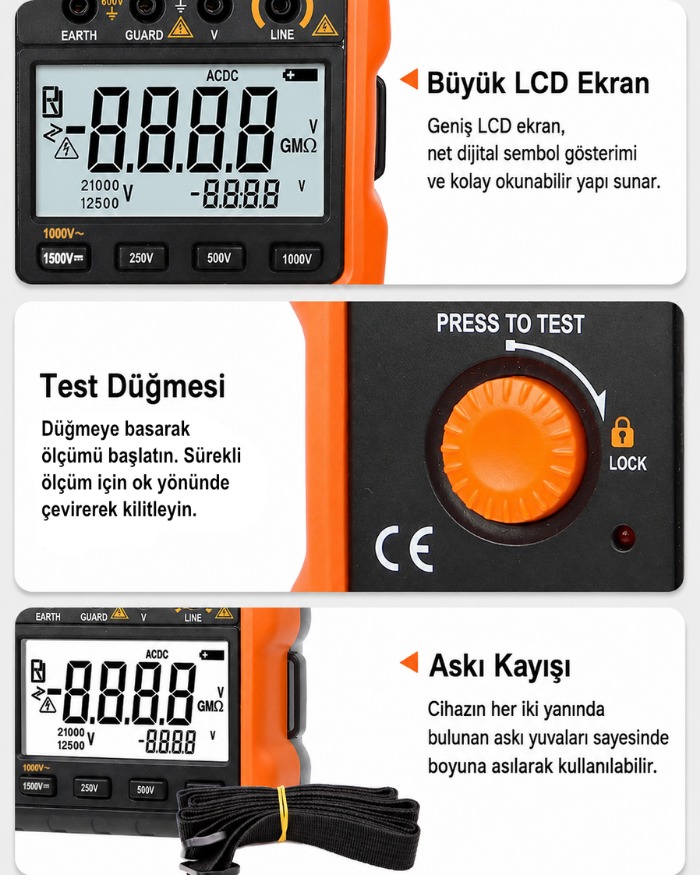

Test Lock fonksiyonu, uzun süreli izolasyon ölçümlerinde test düğmesinin sürekli basılı tutulması ihtiyacını azaltır.
Bu özellik özellikle izolasyon direncinin belirli bir süre boyunca takip edilmesi gereken uygulamalarda kullanım kolaylığı sağlar.

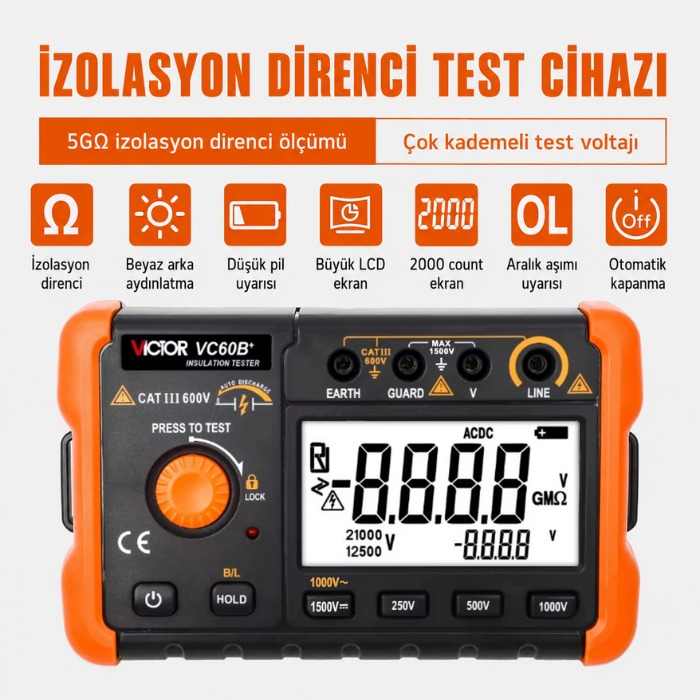

2000 Count LCD Ekran
Victor VC60B+, 2000 count LCD ekran üzerinden izolasyon direnci ve voltaj ölçüm sonuçlarını görüntüler.
Büyük karakterli ekran yapısı saha ve bakım uygulamalarında sonuçların daha rahat takip edilmesine yardımcı olur.
Arka Aydınlatmalı Ekran
Beyaz ekran arka ışığı, düşük ışıklı pano içlerinde, makine dairelerinde veya saha ortamlarında ölçüm sonuçlarının okunmasını kolaylaştırır.

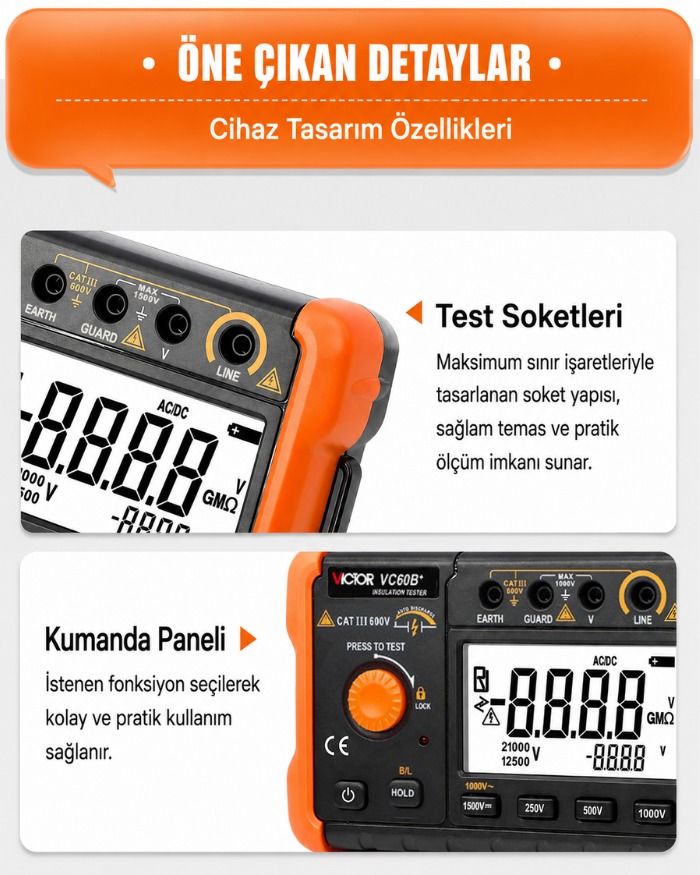

CAT III 600V Güvenlik Sınıfı
Victor VC60B+, CAT III 600V güvenlik sınıfında belirtilmiştir. Bu kategori bina içerisindeki sabit elektrik dağıtım sistemleri ve benzeri uygulamalarla ilişkilidir.
Ölçüm yapılırken test probları ve diğer aksesuarların kategori sınıfı da dikkate alınmalıdır. Ölçüm sisteminin güvenlik seviyesi en düşük kategorili bileşenle sınırlıdır.
6 kV Darbe Koruması
Cihazın teknik özelliklerinde 6 kV darbe koruması belirtilmiştir. Bu yapı elektriksel geçici gerilimlere karşı cihaz güvenliğini artırmaya yardımcı olur.
Bu özellik cihazın maksimum çalışma ve güvenlik limitlerinin aşılabileceği anlamına gelmez.

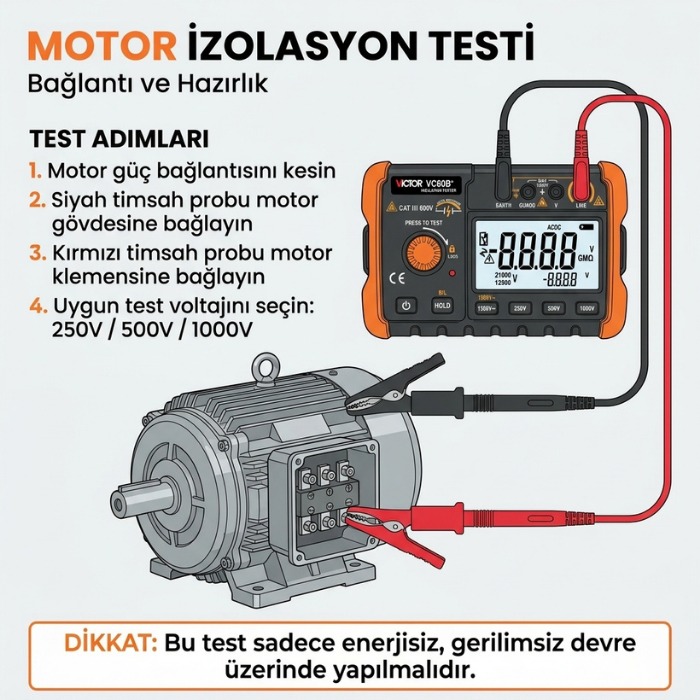

Motor İzolasyon Direnci Ölçümü
Victor VC60B+, enerjisi tamamen kesilmiş motorlarda sargı-gövde veya uygun sargı noktaları arasındaki izolasyon direncinin kontrol edilmesinde kullanılabilir.
Motor izolasyon ölçümlerinde sonuçlar motor tipi, çalışma gerilimi, sıcaklık, nem ve üretici kriterlerine göre değerlendirilmelidir.
Motor İzolasyonunda Neden Tek Ölçüm Yeterli Olmayabilir?
İzolasyon direnci sıcaklık ve nemden önemli ölçüde etkilenebilir. Bu nedenle periyodik bakım uygulamalarında tek bir ölçüm yerine aynı koşullarda alınmış geçmiş sonuçların karşılaştırılması daha faydalı olabilir.

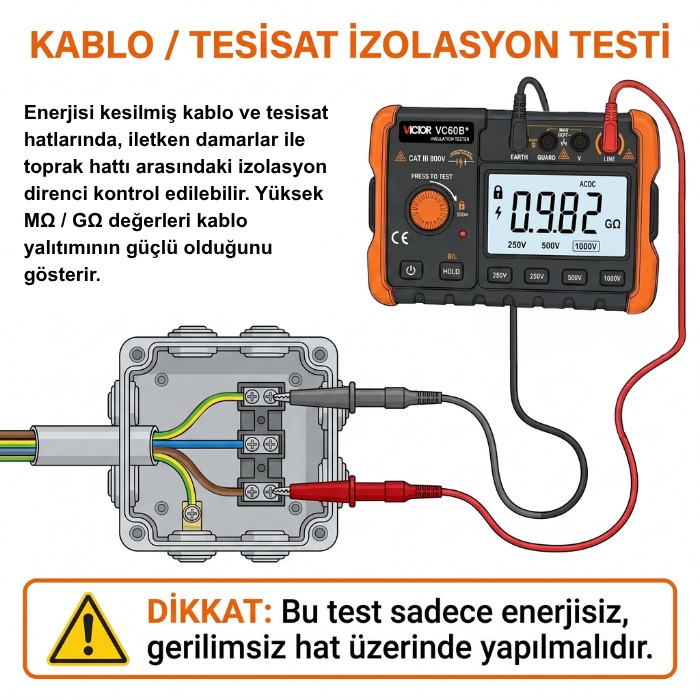

Kablo İzolasyon Testi
Enerjisi kesilmiş kablolarda iletken-iletken veya iletken-toprak arasındaki izolasyon direnci kontrol edilebilir.
Uzun kablolar ölçüm sırasında elektrik yükü depolayabileceğinden test sonrası otomatik deşarj işleminin tamamlanması beklenmelidir.
Elektrik Tesisatlarında Kullanım
Bina ve endüstriyel elektrik tesisatlarında hatların yalıtım durumunun kontrol edilmesinde kullanılabilir.
Tesisata bağlı elektronik cihazların yüksek izolasyon test voltajından zarar görmemesi için ölçüm öncesinde devrenin uygun şekilde ayrılması gerekebilir.

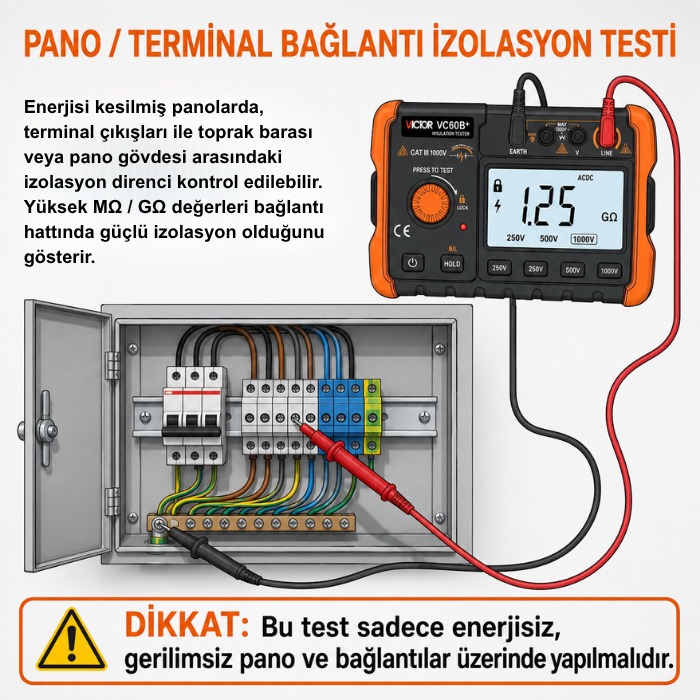

Elektrik Panolarında Kullanım
Enerjisi kesilmiş pano devrelerinde iletkenler ve toprak arasındaki izolasyon seviyesinin değerlendirilmesine yardımcı olur.
İzolasyon testi başlamadan önce gerilim bulunmadığı uygun yöntemle doğrulanmalıdır.
HVAC Sistemlerinde Kullanım
Klima, pompa, fan ve diğer HVAC ekipmanlarının motor ve elektrik bağlantılarında yalıtım durumunun bakım amaçlı kontrol edilmesinde kullanılabilir.
Asansör Bakım Uygulamaları
Asansör sistemlerindeki uygun motor, kablo ve elektrik bağlantılarında izolasyon direncinin değerlendirilmesine yardımcı olabilir.
Transformatör Uygulamaları
Uygun güç transformatörlerinde sargılar veya sargı-gövde arasındaki izolasyon kontrolünde kullanılabilir. Test voltajı ve bağlantı yöntemi üretici prosedürüne göre belirlenmelidir.
İzolasyon Direnci Ölçümü Nasıl Yapılır?
- Test edilecek ekipmanın tüm enerji kaynaklarını kesin.
- Devrede gerilim olmadığını uygun ölçüm yöntemiyle doğrulayın.
- Gerekirse elektronik cihazları ve hassas bileşenleri devreden ayırın.
- Uygulamaya uygun 250V, 500V veya 1000V test voltajını seçin.
- Siyah ve kırmızı test bağlantılarını uygun ölçüm noktalarına bağlayın.
- Test düğmesine basarak izolasyon ölçümünü başlatın.
- Sonucun kararlı hale gelmesini bekleyin.
- İzolasyon direncini MΩ veya GΩ olarak değerlendirin.
- Testi durdurun.
- Otomatik deşarj işleminin tamamlanmasını bekleyin.
- Gerilimin güvenli seviyede olduğunu doğruladıktan sonra test bağlantılarını çıkarın.
Test Voltajı Nasıl Seçilir?
Test voltajı, ölçüm yapılacak ekipmanın çalışma gerilimi, izolasyon sınıfı, üretici tavsiyesi ve ilgili standarda göre seçilmelidir.
Daha yüksek test voltajı her zaman daha iyi test anlamına gelmez. Uygun olmayan test voltajı hassas elektronik devrelere zarar verebilir.
İzolasyon Direnci Değeri Nasıl Yorumlanır?
Genel olarak yüksek izolasyon direnci daha iyi yalıtım durumuna işaret eder. Ancak “iyi” veya “kötü” olarak kabul edilecek sınır değer uygulamaya göre değişir.
Değerlendirme sırasında aşağıdaki unsurlar dikkate alınmalıdır:
- Ekipman tipi
- Çalışma gerilimi
- Üretici sınır değerleri
- Uygulanan test voltajı
- Ortam sıcaklığı
- Ortam nemi
- Önceki bakım ölçümleri
- İlgili teknik standart
Yüksek İzolasyon Direnci Her Zaman Yeterli midir?
Tek bir yüksek ölçüm değeri ekipmanın tüm elektriksel durumunun kusursuz olduğunu tek başına göstermez. İzolasyon değerlendirmesi bakım geçmişi, fiziksel kontrol ve gerekli diğer testlerle birlikte yapılmalıdır.
İzolasyon Testinde Sıcaklık Etkisi
İzolasyon direnci ortam ve ekipman sıcaklığına bağlı olarak değişebilir. Bu nedenle periyodik bakım kayıtları karşılaştırılırken ölçümlerin benzer sıcaklık koşullarında yapılması daha anlamlı sonuç verir.
İzolasyon Testinde Nem Etkisi
Nem, yüzeysel kaçakları ve izolasyon direncini etkileyebilir. Özellikle motor, kablo ve açık saha ekipmanlarında düşük izolasyon sonucu nem veya yüzey kirlenmesiyle ilişkili olabilir.
Elektronik Devrelerde Dikkat
İzolasyon test cihazları yüksek DC test voltajı üretir. PLC, inverter, elektronik kontrol kartı, sürücü ve hassas elektronik bileşenler bu test voltajından zarar görebilir.
İzolasyon testi öncesinde cihaz üreticisinin prosedürüne göre hassas elektronikler devreden ayrılmalıdır.

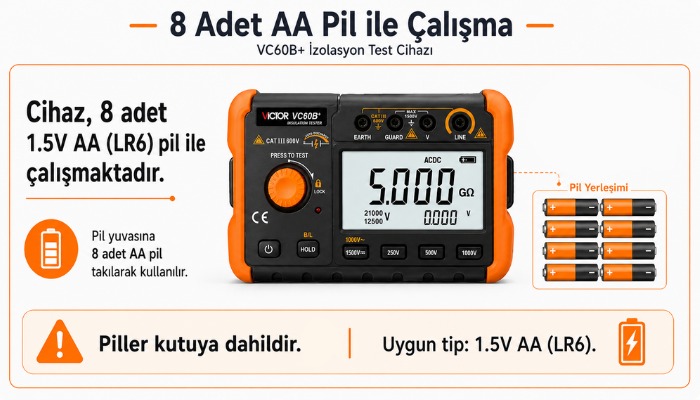

8 Adet AA Pil ile Çalışma
Victor VC60B+, 8 adet 1,5V AA / LR6 pil ile çalışır. Pilli yapı cihazın elektrik prizine bağlı olmadan saha ve bakım uygulamalarında kullanılmasını sağlar.

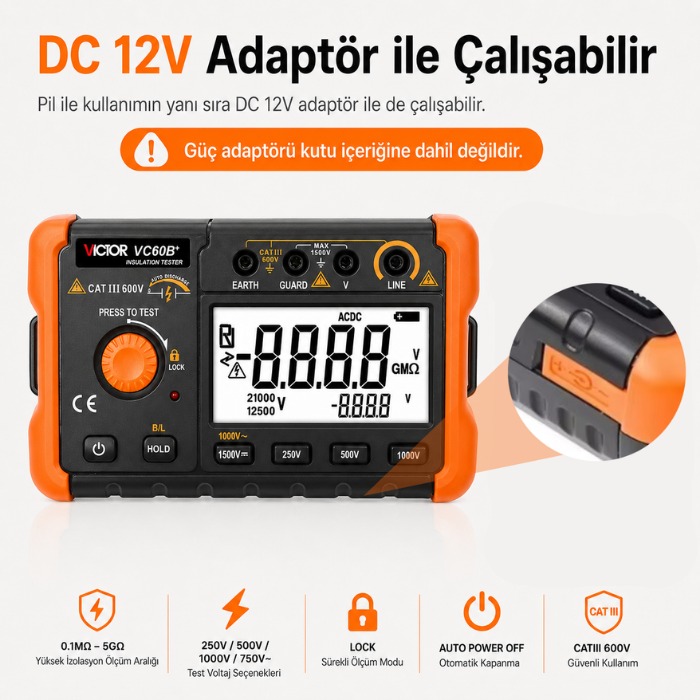

12V DC Adaptör Desteği
Cihaz ayrıca uygun 12V DC harici adaptör ile çalıştırılabilir.
12V güç adaptörü standart kutu içeriğine dahil değildir ve ayrıca temin edilmelidir.
Taşınabilir Gövde

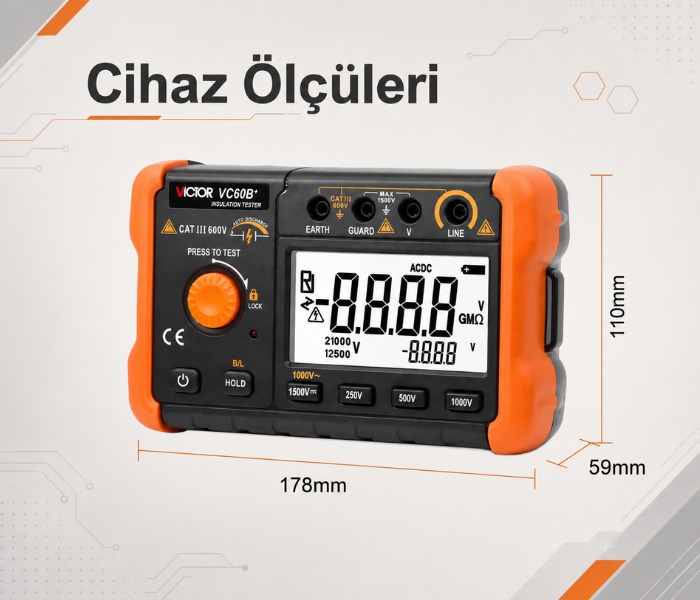

178 × 110 × 59 mm boyutlarındaki cihaz yaklaşık 600 gram ağırlığındadır. Kompakt yapısı bakım çantasında taşınmasını ve farklı ölçüm noktalarında kullanılmasını kolaylaştırır.

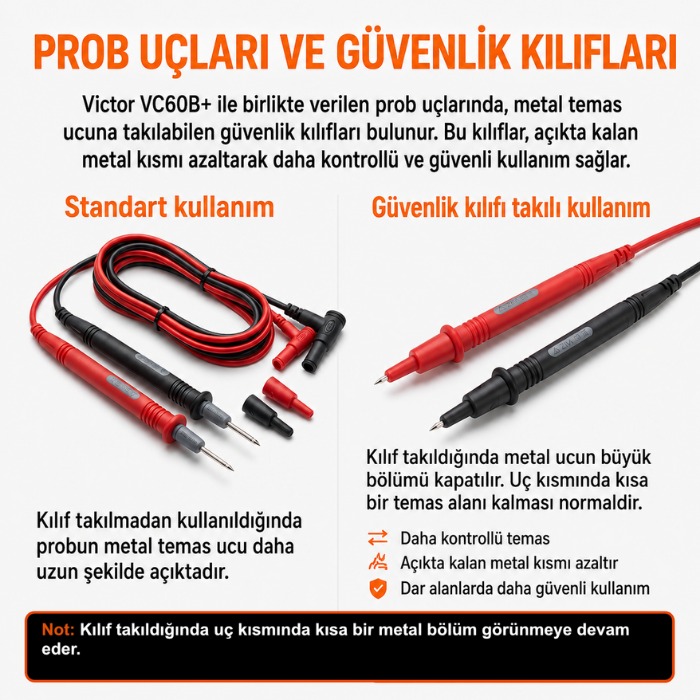

Timsah Prob Adaptörleri

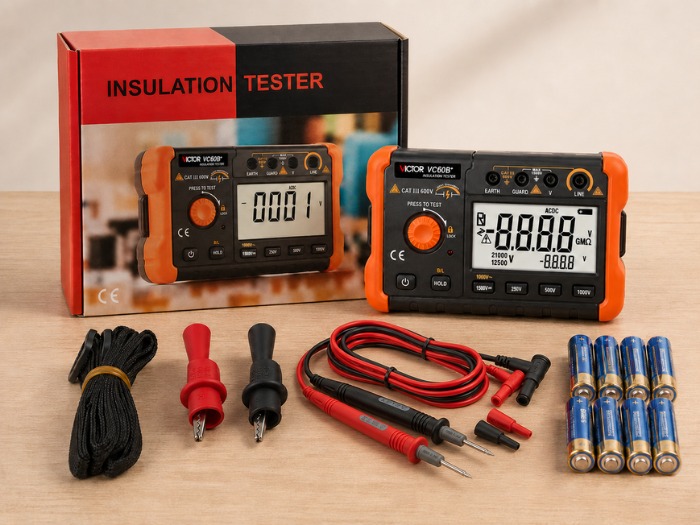

Kutu içerisindeki timsah adaptörleri test problarına takılarak ölçüm noktasında daha sabit bağlantı kurulmasına yardımcı olur.
Özellikle uzun süreli testlerde probun elle sürekli tutulması ihtiyacını azaltabilir.
Doğru Kullanım İçin Öneriler
- İzolasyon testi yalnızca enerjisi kesilmiş devrede yapılmalıdır.
- Gerilimsizlik uygun ölçüm yöntemiyle doğrulanmalıdır.
- Test voltajı ekipmana uygun seçilmelidir.
- Hassas elektronik ekipmanlar gerekirse devreden ayrılmalıdır.
- Test bağlantıları sağlam şekilde yapılmalıdır.
- Ölçüm sırasında test noktalarına dokunulmamalıdır.
- Test tamamlandıktan sonra otomatik deşarj beklenmelidir.
- Bağlantılar çıkarılmadan önce artık gerilim kontrol edilmelidir.
- Karşılaştırmalı ölçümlerde benzer sıcaklık ve nem koşulları kullanılmalıdır.
- Test probları kullanımdan önce hasara karşı kontrol edilmelidir.
Kullanım Alanları
- Elektrik kabloları
- Motor sargıları
- Elektrik panoları
- Bina elektrik tesisatları
- Endüstriyel tesisler
- HVAC sistemleri
- Asansör bakım uygulamaları
- Transformatör kontrolleri
- Makine ve ekipman bakımı
- Elektrik servis uygulamaları
- Periyodik bakım çalışmaları
- Arıza tespit uygulamaları
Victor VC60B+ Kimler İçin Uygundur?
- Elektrik teknisyenleri
- Elektrik bakım personeli
- Endüstriyel bakım ekipleri
- Elektrik taahhüt firmaları
- HVAC servis teknisyenleri
- Asansör bakım ekipleri
- Motor bakım teknisyenleri
- Fabrika bakım departmanları
- Teknik servis çalışanları
Victor VC60B+'ın Öne Çıkan Avantajları
- 250V test voltajı
- 500V test voltajı
- 1000V test voltajı
- 5 GΩ seviyesine kadar izolasyon ölçümü
- AC 1000V voltaj ölçümü
- DC 1500V voltaj ölçümü
- 30V üzeri canlı hat uyarısı
- Otomatik deşarj
- Test kilitleme
- 2000 count LCD ekran
- Beyaz arka aydınlatma
- CAT III 600V güvenlik sınıfı
- 6 kV darbe koruması
- AA pil ile taşınabilir kullanım
- 12V DC adaptör desteği
İzolasyon Ölçüm Özellikleri
| Teknik Özellik | Değer |
|---|---|
| Test Voltajları | 250V / 500V / 1000V |
| Maksimum İzolasyon Direnci | 5 GΩ seviyesine kadar |
| 1000V Kademesi Maksimum Gösterim | 4,99 GΩ |
| Test Modu | Manuel test / kilitli sürekli test |
| Otomatik Deşarj | Var |
| Canlı Hat Uyarısı | Terminalde 30V üzeri gerilim algılandığında |
Voltaj Ölçüm Özellikleri
| Ölçüm | Maksimum Değer |
|---|---|
| AC Voltaj | 1000V'a kadar |
| DC Voltaj | 1500V'a kadar |
ÖLÇÜM ARALIKLARI VE HASSASİYET
İzolasyon Direnci Ölçümü (RISO)
| Test Voltajı | Ölçüm Aralığı | Çözünürlük | Açık Devre Test Voltajı | Hassasiyet |
|---|---|---|---|---|
| 250V | 0.400MΩ ~ 1.999MΩ | 0.001MΩ | DC 250V +%20 / -%0 |
±(%5 + 5 digit) |
| 2.00MΩ ~ 19.99MΩ | 0.01MΩ | |||
| 20.0MΩ ~ 199.9MΩ | 0.1MΩ | |||
| 0.200GΩ ~ 0.999GΩ | 0.001GΩ | |||
| 500V | 0.600MΩ ~ 1.999MΩ | 0.001MΩ | DC 500V +%20 / -%0 |
±(%5 + 5 digit) |
| 2.00MΩ ~ 19.99MΩ | 0.01MΩ | |||
| 20.0MΩ ~ 199.9MΩ | 0.1MΩ | |||
| 0.200GΩ ~ 1.99GΩ | 0.001GΩ / 0.01GΩ | |||
| 1000V | 0.800MΩ ~ 1.999MΩ | 0.001MΩ | DC 1000V +%20 / -%0 |
±(%5 + 5 digit) |
| 2.00MΩ ~ 19.99MΩ | 0.01MΩ | |||
| 20.0MΩ ~ 199.9MΩ | 0.1MΩ | |||
| 0.200GΩ ~ 4.99GΩ | 0.001GΩ / 0.01GΩ |
AC/DC Voltaj Ölçümü
| Ölçüm Fonksiyonu | Ölçüm Aralığı | Çözünürlük | Hassasiyet | Giriş Empedansı |
|---|---|---|---|---|
| DC Voltaj | ±20V ~ 1500V | 1V | ±(%2 + 3 digit) | 10MΩ |
| AC Voltaj | 20V ~ 1000V 45Hz ~ 1kHz |
TEKNİK ÖZELLİKLER
| Otomatik Kapanma | : | 15 dakika |
| Cihaz Ölçüleri | : | 178 × 110 × 59 mm |
| Cihaz Ağırlığı | : | Yaklaşık 600 gr |
| Güç Kaynağı | : | 8 adet 1.5V alkalin AA (LR6) pil |
| Ekran | : | 2000 count Dijital LCD ekran |
| Düşük Pil Göstergesi | : | Var |
| Güvenlik Sınıfı | : | CAT III 600V |
| Otomatik Deşarj | : | Var |
| Ölçüm Aralığı Aşımı | : | LCD ekranda aralık aşımı uyarısı |
| Çalışma Ortamı | : | 0°C . . . +40°C, bağıl nem ≤%85 RH, yoğuşmasız |
| Depolama Ortamı | : | -20°C . . . +60°C, bağıl nem <%90 RH, yoğuşmasız |
| Şarj Adaptörü | : | DC 12V güç adaptörü, kutu içeriğine dahil değildir |
| İzolasyon Test Voltajları | : | 250V / 500V / 1000V |
| Maksimum İzolasyon Direnci | : | 5GΩ seviyesine kadar |
| AC/DC Voltaj Ölçümü | : | AC 20V ~ 1000V, DC ±20V ~ 1500V |
| Canlı Hat Uyarısı | : | Test sırasında terminal voltajı 30V üzerinde olduğunda alarm verir |
| Darbe Koruması | : | 6kV ani gerilim darbesi koruması |
Genel Teknik Özellikler
| Teknik Özellik | Değer |
|---|---|
| Marka / Model | Victor / VC60B+ |
| Ürün Tipi | Dijital İzolasyon Direnci Test Cihazı / Megaohmmetre |
| Ekran | 2000 count LCD |
| Arka Aydınlatma | Var |
| Güvenlik Kategorisi | CAT III 600V |
| Darbe Koruması | 6 kV |
| Aşırı Yük Koruması | Var |
| Güç Kaynağı | 8 adet 1,5V AA / LR6 pil |
| Harici Güç Desteği | DC 12V adaptör |
| Boyutlar | 178 × 110 × 59 mm |
| Ağırlık | Yaklaşık 600 g |
Teslimat İçeriği
| Adet | Teslimat İçeriği |
|---|---|
| 1 | Victor VC60B+ izolasyon direnci test cihazı |
| 1 set | Ölçüm probları |
| 1 set | Problara takılabilen timsah adaptörleri |
| 1 | El askısı |
| 8 | 1,5V AA / LR6 pil |
| 1 | Ürün dokümanı / kullanım kılavuzu |
Not: Cihaz DC 12V harici adaptörle kullanım desteğine sahiptir; ancak güç adaptörü standart kutu içeriğine dahil değildir.
Önemli güvenlik bilgisi: İzolasyon testi sırasında cihaz 1000V'a kadar test gerilimi üretebilir. İzolasyon direnci ölçümü yalnızca enerjisi tamamen kesilmiş ve gerilimsizliği uygun yöntemle doğrulanmış devrelerde yapılmalıdır. Test tamamlandıktan sonra otomatik deşarjın bitmesi beklenmeli ve test bağlantıları çıkarılmadan önce artık gerilim bulunmadığı doğrulanmalıdır. Yüksek test voltajından zarar görebilecek elektronik ekipmanlar test öncesinde uygun şekilde devreden ayrılmalıdır.
